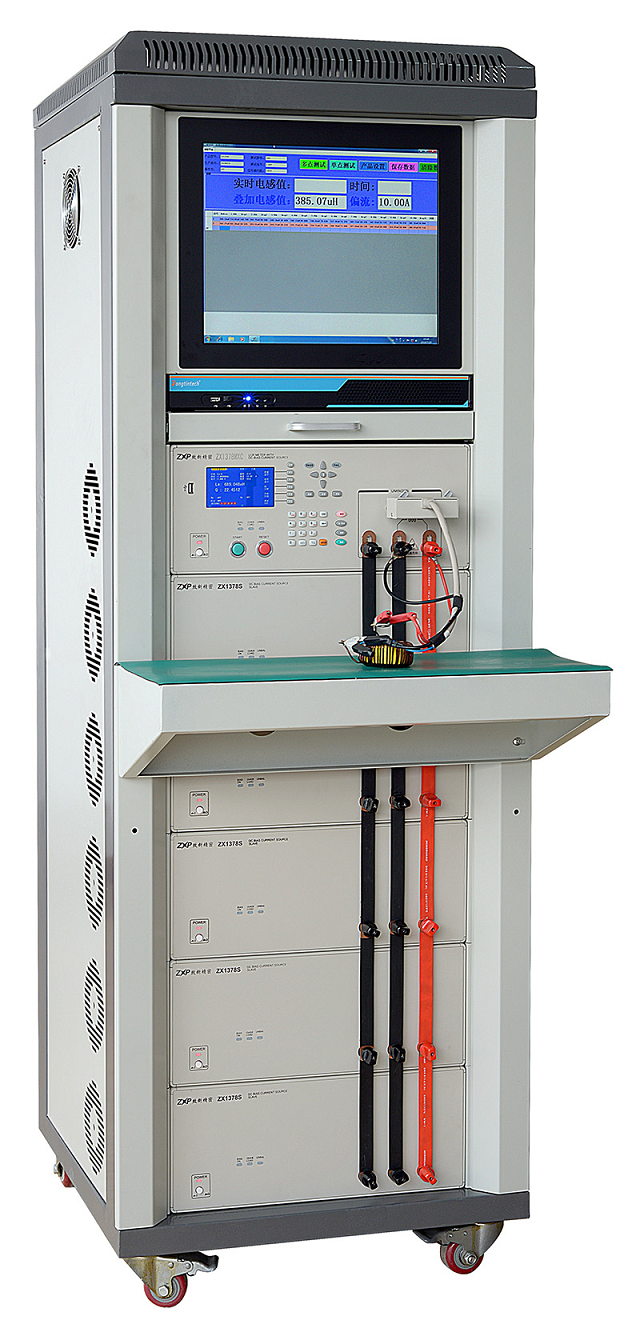

ZX1378X150A電感器直流偏置電流源測試系統

簡要說明

        ZX1378X150A是常州市致新精密電子有限公司推出的，由一臺ZX1378M直流偏置電流源+5臺ZX1378S，加上工控電腦組成的最大可以到150A的電感器疊加電流測試分析系統，同時輸出電壓高達11V，電腦軟件支持用戶設定電流進行列表掃描，并存儲數據。
        系統可靠穩定抗沖擊能力強，經廣大客戶使用測試數據與國際大廠重合度高。電流列表掃描可選電感剩余率dL(%) 或電感下降率Δ%顯示。

性能特點
● 系統提供0-150A恒流輸出
● 過載報警指示并切斷輸出
● 0.25mA精細的電流步進
● 單一電流、步進掃描兩種電流輸出方式
● 圖形化操作,中英文界面
● 工控電腦系統及軟件，支持列表數據掃描及存儲

● 電流列表掃描可選電感剩余率dL(%) 或電感下降率Δ%顯示

訂購信息
● ZX1378X150A 最大150A, 直流偏置電流源電感測試系統

技術參數
型號		ZX1378M	ZX1378MX	ZX1378S
顯示		4.3" LCD	4.3" LCD	LED指示燈
操作		實體按鍵+腳控開關	實體按鍵+腳控開關	受控于主機
支持測量頻率		0Hz-2MHz
電流范圍		0-25A	0-25A	單臺25A,可疊加8臺，共225A
電流	量程	0mA-1.000A	1.000A-5.000A	5.0A-225A
	步進	0.25mA	1.25mA	6.25mA*N(聯機臺數)
	掃描調整時間	4ms-3600s	10ms-3600s	20ms-3600s
最大輸出電壓		11V（所有電流情況下均可輸出11V電壓!!!）
最大允許直流電阻		Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明）
最大允許電感量		Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明）
量程方式		自動
啟動及停止控制方式		START/STOP實體按鍵、4種腳控、總線
連續加載最大電流時間		保守2-3h，不間斷輸出
功能		儀器故障自檢；99組自定義文件管理；中英雙語；SCPI指令集
接口		RS232、SlaverLink		SlaverLink
體積(WxHxD)		430mmx178mmx465mm
重量（凈重）		19kg

型號		ZX1378X150A電橋功能參數
測試頻率		50Hz～200kHz，1.2萬多個頻率點
測試參數		C、L、X、B、R、G、D、Q、ESR、Rp、θ、\|Z\|、\|Y\|、P
測試電平		10mV-2Vrms
基本準確度		0.05% 精度表為準
測試速度		快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率)
顯示范圍	\|Z\|，R, X	0.01 mΩ ～ 99.9999MΩ
	\|Y\|，G，B	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	DCR	0.01mΩ～99.9999MΩ
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-99.999%～99.999%
信號源輸出阻抗		30Ω、100Ω、10/CC
量程方式		自動、保持
觸發方式		內部、手動、自動、外部、總線
校準功能		開路/短路,全頻清零、點頻清零
等效電路		串聯、并聯
比較器		三檔分選，BIN0～BIN2
比較器		PASS、HI、LOW(PASS/FAIL LED顯示)
