簡要說明

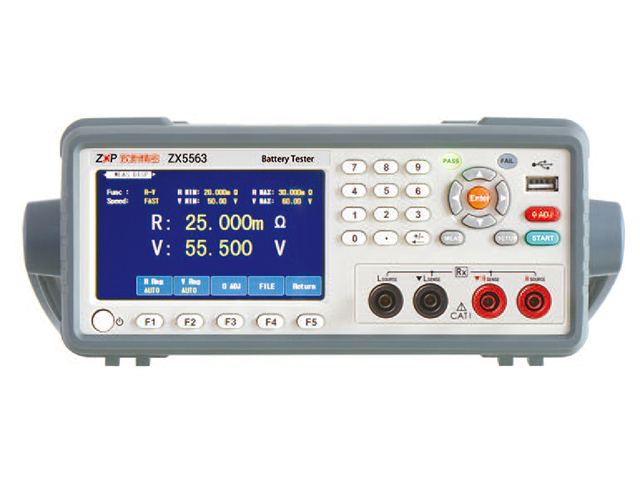

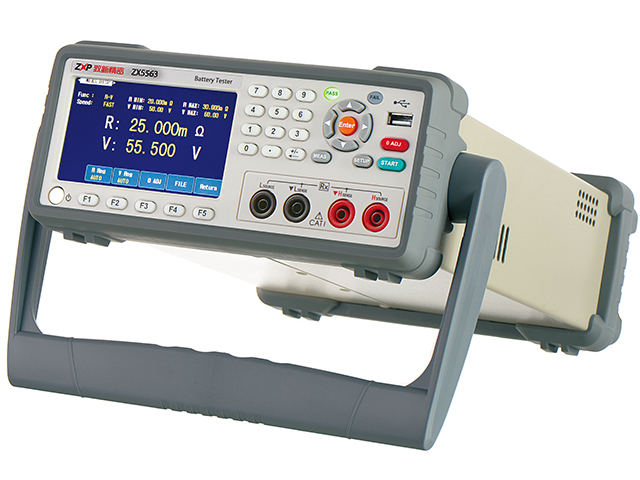

ZX5563B/C系列超高壓電池內阻測試儀是致新精密憑借在電池測量領域多年的技術優勢推出的一款電池內阻測試儀。該系列儀器以電阻最高測試分辨率0.1uΩ、最高測試電壓1000VDC等卓越性能足以媲美任何競爭產品。
該系列儀器采用1kHz頻率的交流恒流信號源，增大的測試電流使測試回路更加穩定。0.1%的基本電阻測量準確度，3mΩ～3000Ω的量程能夠覆蓋大部分大型電池組的內阻測試需要。
性能特點
● 4.3寸 LCD彩色液晶大屏顯示，電池內阻R和電壓V同時顯示
● 最小分辨率0.1uΩ、10uV
● 精度高，穩定性好，最快測試速度100次/秒
● 測試線接觸檢查功能
● 內置比較器功能，10檔分選，HANDLER分選接口實現自動化設備聯機功能
● 標配RS232（選配RS485）通訊接口,支持SCPI及Modbus(RTU)兩種通訊模式
● 測試條件自動保存，儀器內部50組，U盤500組設置文件
● 發明專利，無需安裝軟件可直接上傳測試結果到電腦
● 儀器標配RS232C和HANDLER接口，可方便地組建自動化測試系統
應用場合
● 電動汽車鋰電池等高壓電池組的測試
● 多節串聯高壓鋰電池內阻和電壓測量
● 動力電池內阻測量
訂購信息
● ZX5563B: 可測試R/V/RV，最高測試電壓600VDC
● ZX5563C: 可測試R/V/RV，最高測試電壓1000VDC
型號 | ZX5563B | ZX5563C |
測試參數 | RV/R/V (R:交流電阻 V:直流電壓) |
測試方式 | 交流4端測量(1kHz) |
最大輸入電壓 | 額定輸入電壓600VDC 對地最大額定電壓600VDC | 額定輸入電壓1000VDC 對地最大額定電壓1000VDC |
電阻測量量程 | 7檔量程: 3mΩ(最大顯示3.1000mΩ，分辨率0.1μΩ) 30mΩ(最大顯示31.000mΩ，分辨率1μΩ) 300mΩ(最大顯示310.00mΩ，分辨率10μΩ) 3Ω(最大顯示3.1000Ω，分辨率0.1mΩ) 30Ω(最大顯示31.000Ω，分辨率1mΩ) 300Ω(最大顯示310.00Ω，分辨率10mΩ) 3000Ω(最大顯示3100.0Ω，分辨率100mΩ). |
測量精度 | 30mΩ～3000Ω量程:± 0.3%rdg.±3dgt. (EX.FAST時需加算±3dgt.,FAST/MEDIUM時需加算±2dgt.) 3mΩ量程:± 0.3%rdg.±10dgt. (EX.FAST時需加算±30dgt.,FAST時需加算±10dgt.,MEDIUM時需加算±5dgt.) |
電壓測量量程 | DC6V(分辨率10μV) DC60V（分辨率100μV） DC600V(分辨率1mV) 三檔切換 | DC10V(分辨率20μV) DC100V（分辨率200μV） DC1000V(分辨率2mV) 三檔切換 |
采樣時間 | EX.FAST：4ms，F(xiàn)AST：12ms，MEDIUM:42ms，SLOW:157ms(上述為一個參數測量、電源頻率為50Hz的最快時間， 具體視測試項目、電源頻率而定) |
全測量時間 | 響應時間+采樣時間（阻抗/電壓一起約1ms的響應時間。僅供參考，具體視測試流程和被測物而定） |
比較器 | 獨立判斷：HI/IN/LO(電壓，阻抗逐一獨立判斷)， 綜合判斷（PASS/FAIL.阻抗判斷結果和電壓判斷結果的與運算）， LED指示燈顯示，蜂鳴報警，外部I/O輸出 |
外部接口 | Handler I/O,RS-232C,USB |
電源要求 | AC:85-242V ，47～63Hz，15VA |
體積(W*H*D) | 215mm*87mm*335mm (凈尺寸) 235mm*105mm*360mm(加護套后) |
重量 | 3.6kg |
附件 | 說明書×1，電源線×1，（選配測試線） |
ZX55Y4549 四線鱷魚夾 可選配ZX55Y4550- ZX55Y4556 參見附件部分 |

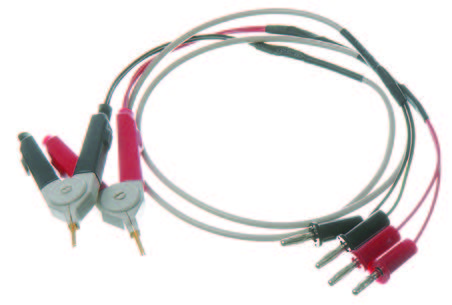

ZX55Y4549 四線鱷魚夾 |
